Les niveleurs de quai standard à lèvre basculante peuvent présenter des inconvénients dans certains cas :
Camions ayant un seuil de chargement très bas (surbaissés) remplis de palettes jusqu'au ras des portes. Ces camions ne peuvent être déchargés car on ne peut faire reposer la lèvre basculante sur le plancher. Dans ce cas il faut faire avancer le véhicule pour pouvoir positionner la lèvre du niveleur. S'il s'agit de remorques sans tracteur, le transbordement n'est pas possible.
Conteneurs sur plateaux décalés par rapport à l'arrière du véhicule. La lèvre basculante n'est pas assez longue pour aller "chercher" le plancher du conteneur.
Enfin, en cas de départ intempestif du camion pendant le transbordement, la valve parachute bloquera la plate-forme mais, la lèvre basculante, étant "flottante", se refermera...

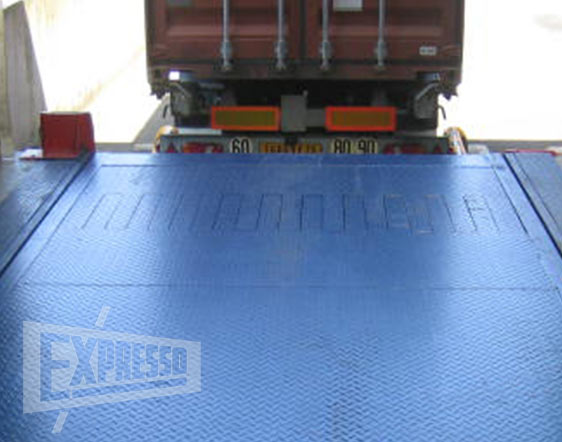

Le niveleur STV à lèvre télescopique EXPRESSO supprime tous ces inconvénients :
- L'ajustement de la lèvre sur le plancher du camion est rapide et très précis, au mm près.
- Son extension (500, 700 ou 1000 mm) permet d'aller "chercher" le plancher très loin y compris pour les déchargements latéraux
- La lèvre reste rigide en situation de parachute.

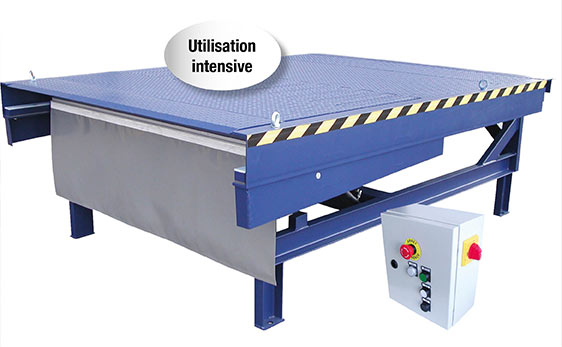

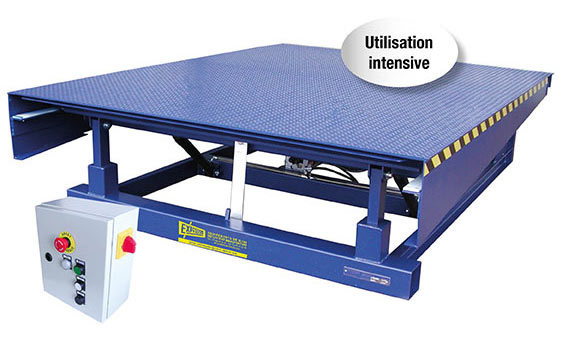

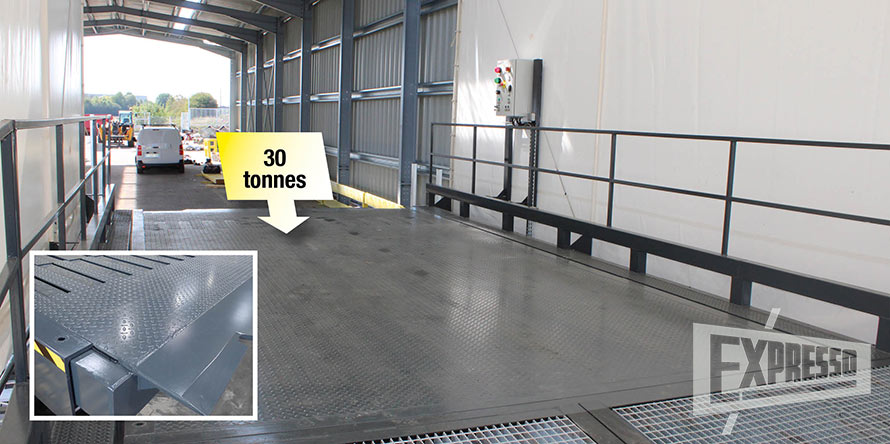

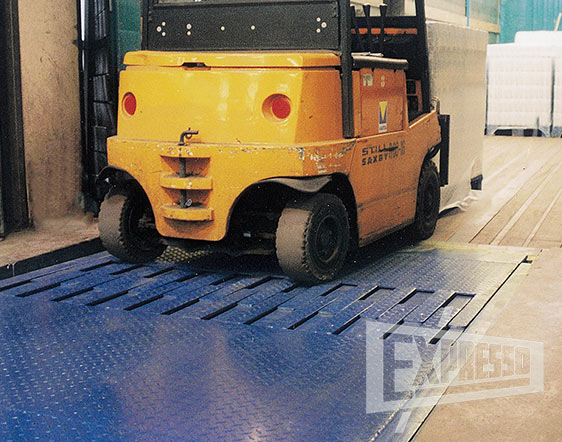

- Utilisation intensive : La prolongation des renforts sous la plate-forme donne une résistance supérieure à celle de la lèvre basculante et permet une utilisation intensive du niveleur STV sans détérioration.

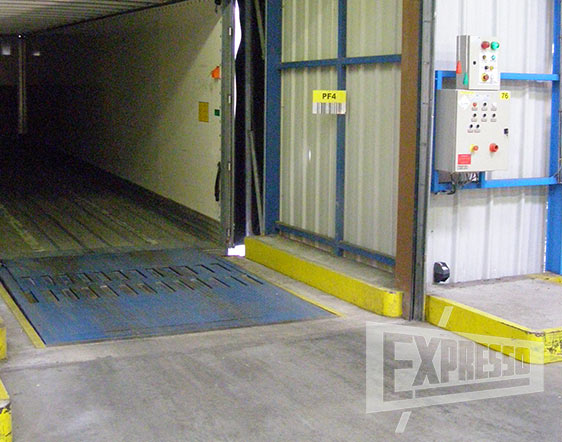

Fonctionnement :
Le camion étant à quai, cale de sécurité en place, enclencher l'interrupteur principal situé sur la face avant du coffret électrique. Le voyant "Sous tension" s'allume. Appuyer sur le bouton "Levée" la plate-forme s'élève. La plate-forme ayant atteint l'élévation nécessaire, appuyer sur le bouton "Sortie lèvre", la lèvre télescopique avance jusqu'au plancher du véhicule.
Lorsque la lèvre est suffisamment sortie relâcher la pression sur le bouton, la rampe descend, et vient se poser sur le plateau du camion (5 à 10 cm). Une fois le transbordement terminé, appuyer à sur le bouton "Rangement". La rampe s'élève en même temps que la lèvre rentre. Lorsque la lèvre est entièrement rentrée, la rampe revient en position "repos".
Caractéristiques techniques - Modèle 6 tonnes
Construction :
-
Plate-forme en tôle larmée épaisseur 6/8 mm
-
Renforts plate-forme en IPE de 100 mm, entraxe de 195 mm
-
Lèvre en tôle larmée épaisseur 12/14 mm
-
Châssis en UPN 120 mm
-
Béquilles d'appui articulées (position repos)
Sécurité :
-
Jupes latérales fixes de protection en tôle de 6 mm
-
Béquille de maintenance
-
Clapet parachute centré entre les 2 vérins
-
Arrêt d'urgence type "Coup de poing" avec bouton de réarmement
Hydraulique :
-
Centrale hydraulique embarquée
-
Moteur puissance 1,1 KW, débit 5,3 I/mn
-
Alimentation 400 ou 230 V TRI, 50 Hz + Terre
-
3 Electrovannes 24 V
-
Deux vérins de levée de plate-forme simple effet
-
Diamètre tige 40 à 45 mm (selon modèle)
-
Un vérin de poussée de la lèvre, double effet
-
Diamètre tige 40 mm
Electrique :
-
Coffret électrique, Protection IP 55, dimensions (Hauteur x Largeur x Profondeur) 300 x 200 x 150 mm avec boutons de commande intégrés en façade avant
-
Protection moteur par disjoncteur magnétothermique
-
Circuit de commande en 24 V AC
-
Protection circuit de commande par fusible
-
Interrupteur général rotatif cadenassable, voyant "Sous tension"
-
Boutons poussoirs :
- Fonction "montée" et "sortie lèvre" à pression maintenue
- Fonction "rangement niveleur" par impulsion
-
Coffret équipé pour asservissements (porte, cale)

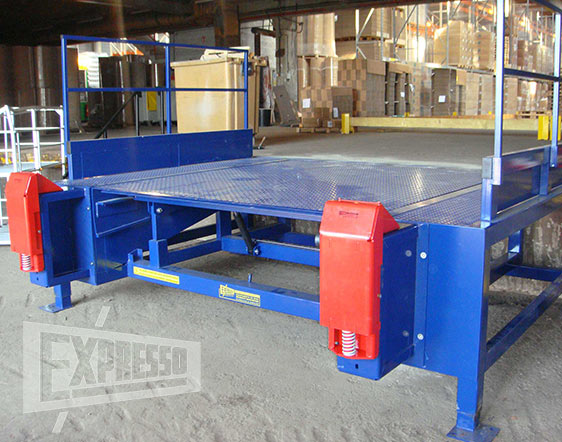

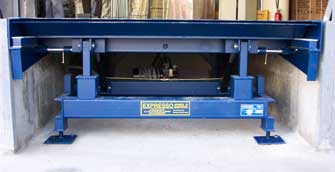

STV charge 12 tonnes. Position haute. Lèvre sortie. deux verins d'élévation. 1 vérin de sortie lèvre

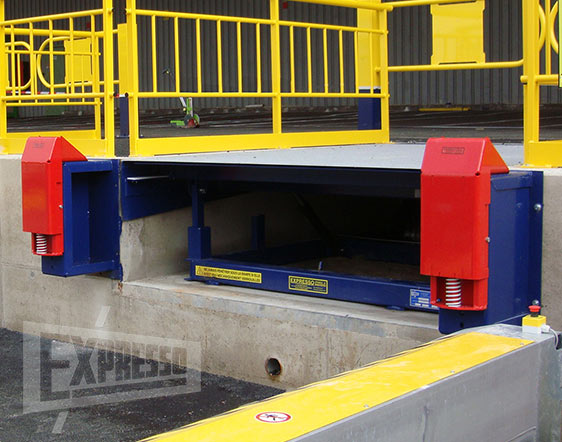

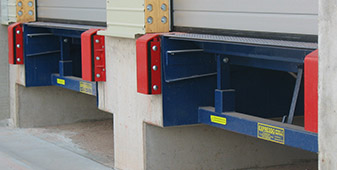

STV à coffrage perdu

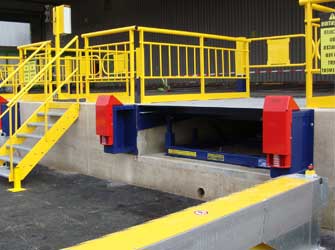

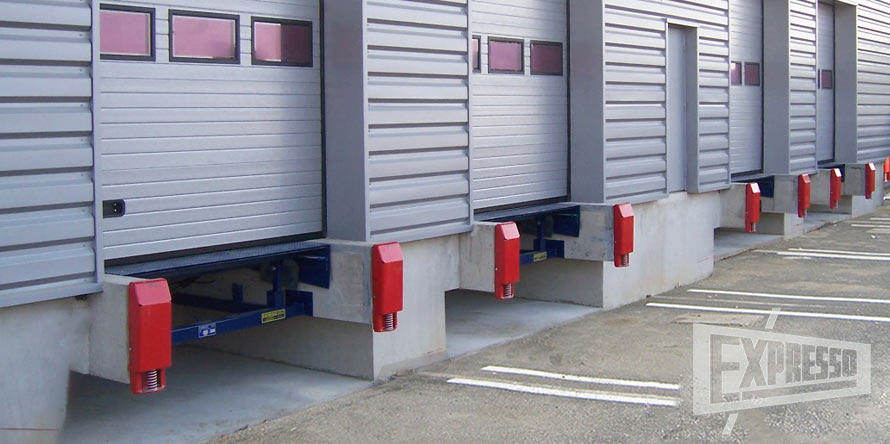

STV charge 12 tonnes. Modèle suspendu. position repos

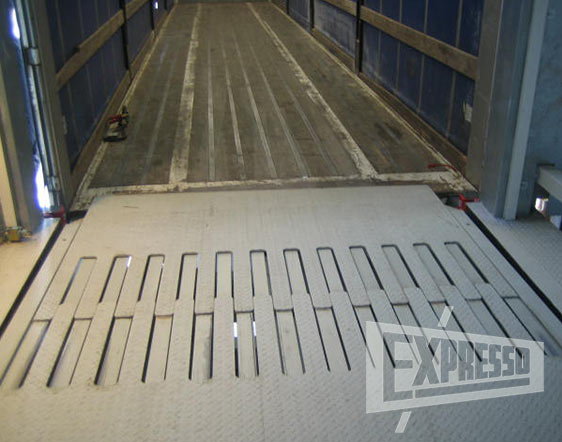

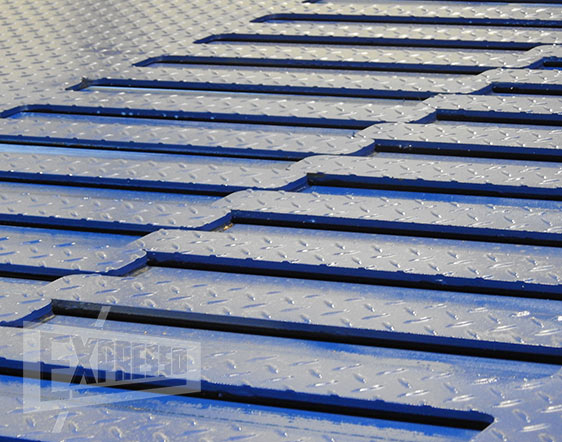

Lèvre téléscopique sortie - course 500 m.

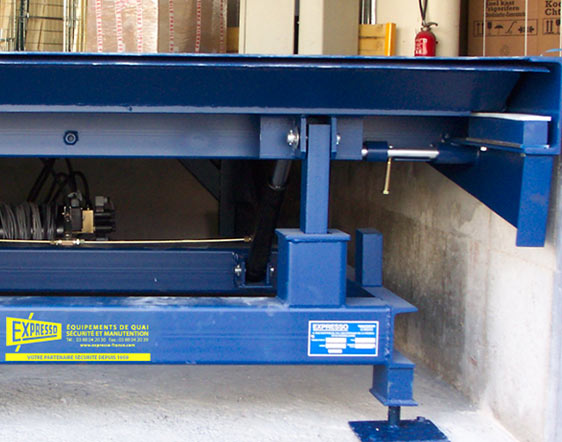

Les béquilles d'appui articulées facilitent le rangement de la lèvre, surtout à partir d'une position de travail négative

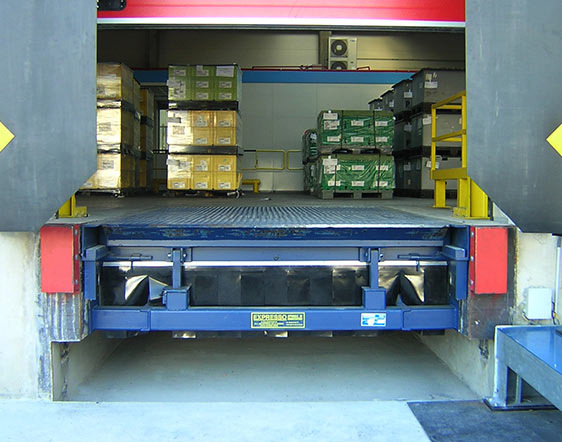

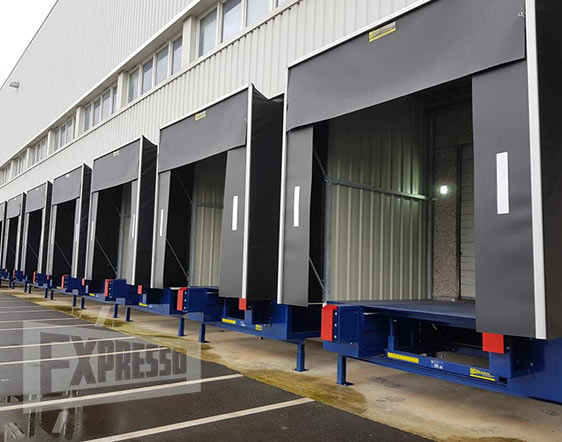

Niveleur télescopique à cadre suspendu
Dimensions et caractéristiques standard
Modèle
Longueur au
Course lèvre
Longueur
Largeur
Largeur
Charge
Dénivellation
Dénivellation
au repos (mm)
(mm)
utile (mm)
plate-forme (mm)
lèvre (mm)
(tonne)
haut (mm)
bas (mm)
STV/20/20
2000
500
2500
2000
1950
6/9/12
300
300
STV/20/22
2000
500
2500
2200
2150/2000
6/9/12
300
300
STV/25/20
2500
500*
3000
2000
1950
6/9/12
350
300
STV/25/22
2500
500*
3000
2200
2150/2000
6/9/12
350
300
STV/30/20
3000
500*
3500
2000
1950
6/9/12
400
300
STV/30/22
3000
500*
3500
2200
2150/2000
6/9/12
400
300
STV/35/20
3500
500*
4000
2000
1950
6/9/12
450
300
STV/35/22
3500
500*
4000
2200
2150/2000
6/9/12
450
300
STV/40/20
4000
500*
4500
2000
1950
6/9/12
500
300
STV/40/22
4000
500*
4500
2200
2150/2000
6/9/12
500
300
Toutes autres dimensions sur demande / Largeur 2400 mm / charge 15 tonnes ou plus nous consulter.
