Concepteur et fabricant depuis plus de 50 ans, nous vous proposons une gamme de niveleurs et tables de quai répondant à des critères de sécurité et de solidité les plus sévères. Notre devise étant la flexibilité, nous nous efforçons dans tous les cas d'apporter une solution adaptée et optimale à vos problèmes de mise à niveau et de transbordement.
Tous nos niveleurs sont conformes aux normes CE et NF EN 1398
Capacité de charge : 6/9/12 tonnes (dynamique). Nos niveleurs de quai standard bénéficient d'une construction extrêmement robuste leur conférant une capacité de résistance exceptionnelle (coefficient de sécurité appliqué 2 à 2,5). De même, les composants hydrauliques et électriques utilisés sont choisis pour leur fiabilité et leur longévité.

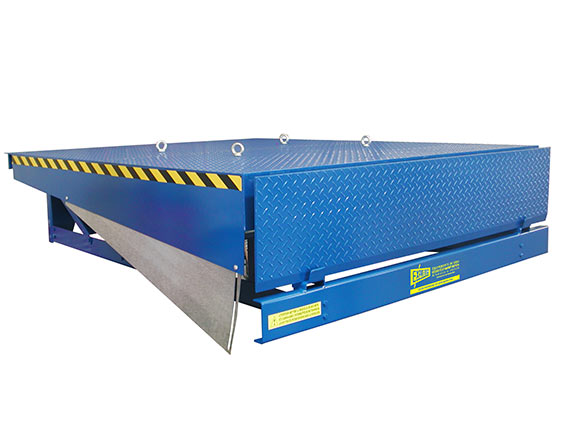

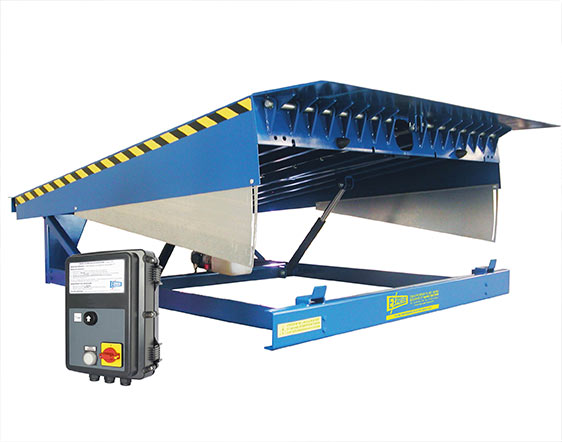

Le niveleur Expresso type STA, à lèvre basculante, équipé de toutes les sécurités, se caractérise par sa qualité de fabrication, sa simplicité d'utilisation (un seul bouton poussoir pour l'ensemble des manoeuvres), son adaptabilité à toutes les configurations (fosse déjà existante, châssis extérieur, utilisation intensive, charges très lourdes, etc...). Nos fabrications s'adaptent à vos besoins.
La lèvre basculante est biseautée (2200/2000 mm). Convient pour des fosses prévues pour hayons élévateurs.
Nos matériels sont conçus et fabriqués dans le but de garantir à la fois :
La sécurité et le confort des utilisateurs
L'intégrité du matériel et des produits
la rentabilité de l'investissement par une pérennité
exceptionnelle et un coût d'entretien minimum

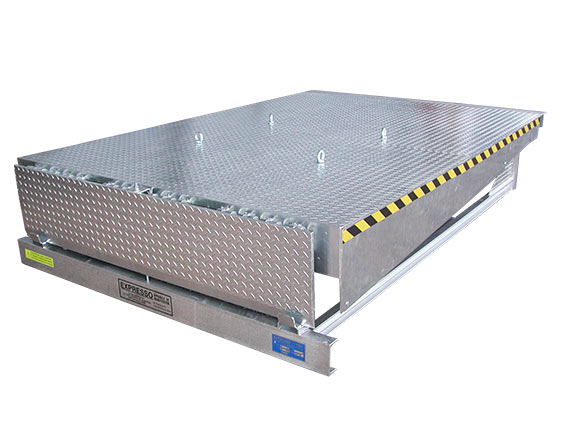

Niveleur STA avec option galvanisation
Charnières oxycoupées Ep.=30,
H=115 mm, 2 vérins de levée
Fonctionnement :
Le camion étant à quai, cale de sécurité en place, enclencher l'interrupteur principal situé sur la face avant du coffret électrique. Le voyant "sous tension" s'allume. Appuyer sur le bouton "Levée" la plate-forme s'élève. Maintenir la pression sur le bouton, la plate-forme ayant atteint son élévation maximum, la lèvre basculante se déploie. Relâcher la pression sur le bouton, la rampe descend, lèvre déployée et vient se poser sur le plateau du camion. Une fois le transbordement terminé, appuyer à nouveau sur le bouton "Levée". La rampe s'élève en même temps que la lèvre se replie. Une fois dégagée du camion, relâcher le bouton, la rampe reprend sa position "Repos".
Caractéristiques techniques - Modèle 6 tonnes
Construction :
-
Plate-forme en tôle larmée épaisseur 6/8 mm
-
Renforts plate-forme en IPE de 100 mm, entraxe de 195 mm
-
Lèvre en tôle larmée épaisseur 15/17 mm
-
Charnières de lèvre en tôle de 30 mm, hauteur 115 mm, axe de 28 mm
-
Châssis en UPN 140 et 80 mm
Sécurité :
-
Jupes latérales fixes de protection en tôle de 4 mm
-
Jupes mobiles en tôle galvanisée de 2 mm
-
Béquille de sécurité pour l'entretien
-
Clapet parachute (centré entre les 2 vérins)
-
Arrêt d'urgence type "Coup de poing" avec bouton de réarmement
Hydraulique :
-
Centrale hydraulique embarquée
-
Moteur puissance 1,1 KW Débit 5 l/mn
-
Alimentation 400 ou 230 V TRI, 50 Hz + Terre
-
Une électrovanne 24 V, une valve de séquence
-
2 vérins de levée du plateau, Ø tige 40 à 45 mm
-
Un vérin de lèvre, simple effet. Diamètre tige 30 à 45 mm selon modèle
Electrique :
-

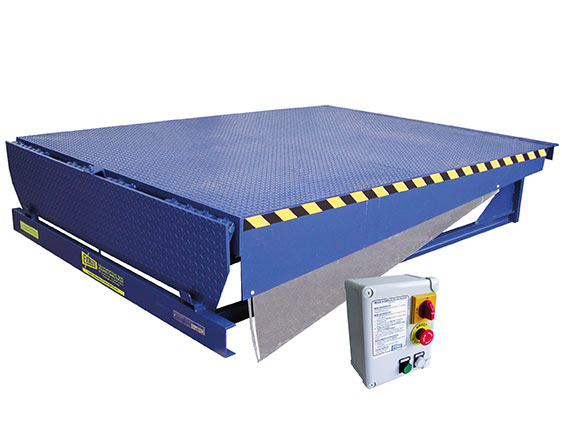

Coffret électrique, protection IP 55, dimensions (Hauteur x largeur x Profondeur) 245 x 205 x 110 mm avec boutons de commande intégrés en façade
-
Protection moteur par disjoncteur magnétothermique
-
Circuit de commande : 24 V AC
-
Protection circuit de commande par fusible
-
Interrupteur général rotatif cadenassable (latéral), voyant "Sous tension"
-
Bouton poussoir à pression maintenue
-
Coffret équipé pour asservissements (porte, cale)

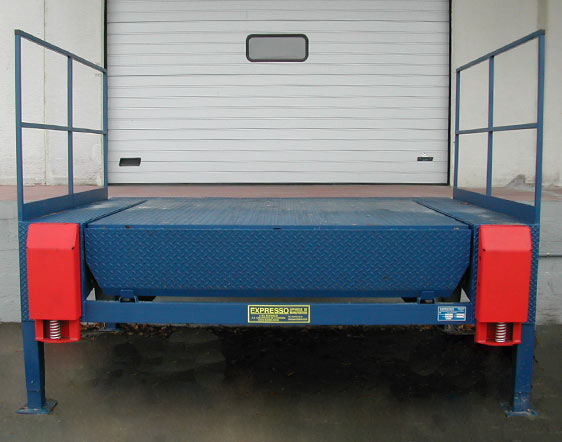

STA sur châssis élargi (options : glissières sur plate-forme / rambardes de sécurité grillagées)

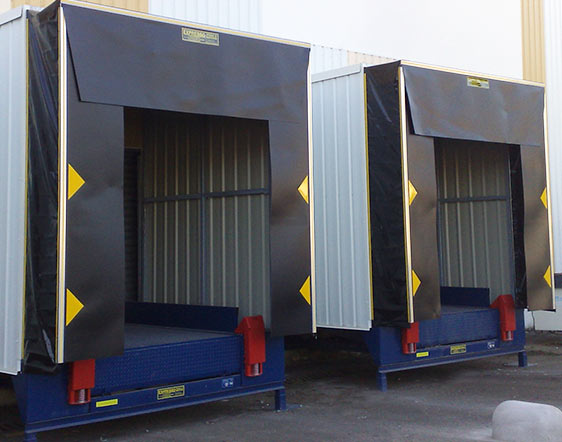

STA sur châssis - tunnel + sas KDRL + butoirs mobiles

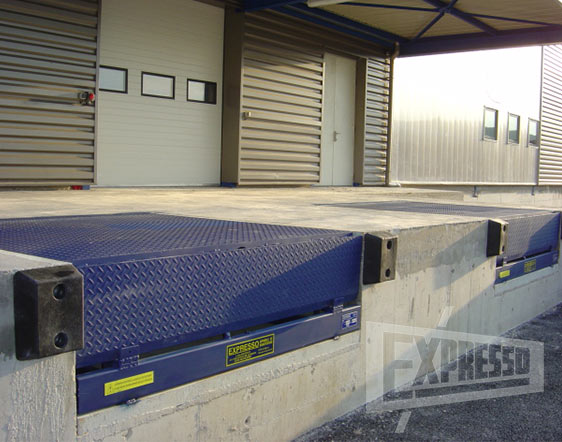

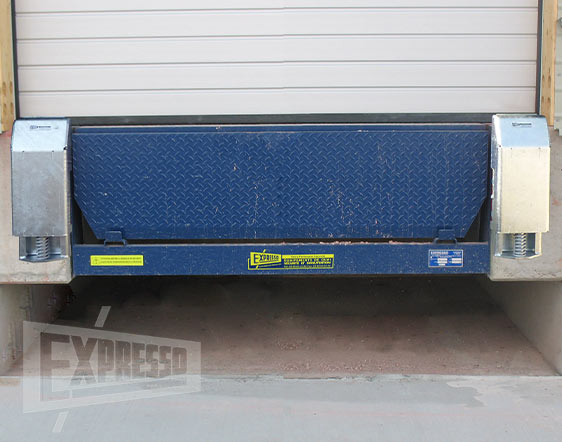

Niveleur STA 6/25/20 à coffrage perdu + butoirs mobiles GEN 2
Dimensions et caractéristiques standard
Modèle
Longueur au
Longueur
Largeur
Largeur
Charge
Dénivellation
Dénivellation
au repos (mm)
utile (mm)
plate-forme (mm)
lèvre (mm)
(tonne)
haut (mm)
bas (mm)
STA/20/20
2000
2400
2000
2000
6/9/12
300
300
STA/20/22
2000
2400
2200
2200/2000
6/9/12
300
300
STA/25/20
2500
2900
2000
2000
6/9/12
350
300
STA/25/22
2500
2900
2200
2200/2000
6/9/12
350
300
STA/30/20
3000
3400
2000
2000
6/9/12
400
300
STA/30/22
3000
3400
2200
2200/2000
6/9/12
400
300
STA/35/20
3500
3900
2000
2000
6/9/12
450
300
STA/35/22
3500
3900
2200
2200/2000
6/9/12
450
300
STA/40/20
4000
4400
2000
2000
6/9/12
500
300
STA/40/22
4000
4400
2200
2200/2000
6/9/12
500
300
Toutes autres dimensions sur demande / charge 15 tonnes ou plus nous consulter
